اسلب وافل

اسلب وافل

اسلب وافل متفاوت است. آنها طراحی شده اند درست در جایی که شما به آن نیاز دارید، برای ساختار دال ها، و شیارهایی برای دهانه ها. آنها طراحی شده اند تا در معرض دید باشند واز دیدن آن لذت ببرید.

تقریبا هیچ کس واقعا اسلب وافل و سقف وافل را به خوبی نمی فهمد؛ آنها می توانند خیلی گران باشند، با تقویت در دال های باریک بین اشکال بسیار با دقت قرار می گیرند. آنها می توانند واقعا سخت تعمیر باشند. یکی از دلایلی که ترمینال جان پارکین در شهر تورنتو تخریب شد به این دلیل است که پارکینگ را با اسلب وافل ساخته است و نباید نمک را روی وافل قرار دهید.

اما در حالی که ما طرفدار بتن در TreeHugger نیستیم، چیزهای خوبی برای گفتن در مورد اسلب وافل وجود دارد. آنها از بتن کمتری استفاده می کنند و به نظر می رسند که به اندازه کافی در معرض نور قرار می گیرند تا از هر چیز دیگری استفاده کنند.

اسلب وافل چیست؟

اسکلت وافل ساختاری ای است که در بالای آن قرار دارد و شامل سیستم شبکه ای در سطح پایین آن است. اسلب بالا معمولا نازک است و خطوط شبکه پایین به طور کلی دال ها هستند که عمق یکنواختی دارند. دهانه وافل دارای دو جهت تقویت شده است.

اسلب وافل 3

تمام دال ها از سر ستون ها یا تیر هدایت می شوند. عمق دال ها حفظ می شود به همان اندازه عمق سر ستون یا تیر. با توجه به دال ها و تقویت دوگانه، پایدار تر هستند و برای اسلب ها یا پایه های بزرگ تر توصیه می شوند.

ویژگی های اسلب وافل

  • اسلب وفل به طور کلی برای مناطق مسطح مناسب است.
  • حجم بتن مورد استفاده در مقایسه با بقیه موارد بسیار کمتر است.
  • تقویت کننده در ورق وافل در قالب مش و یا میله های فردی ارائه می شود.
  • حفاری جداگانه برای تیرهای مورد نیاز در مورد ورق وافل مورد نیاز نیست.
    سطح پایه دهانه به نظر می رسد مانند وافل است که با استفاده از پانل های مقوایی یا غلاف ها و غیره به دست می آید.
  • ضخامت اسلب وافل توصیه می شود ۸۵ تا ۱۰۰ میلی متر باشد در حالی که عمق اسلب محدود به ۳۰۰ تا ۶۰۰ میلی متر است.
  • عرض تیرها یا دال ها در ورق وافل معمولا ۱۱۰ تا ۲۰۰ میلی متر است.
  • فاصله توصیه شده بین آنها ۶۰۰ تا ۱۵۰۰ میلی متر است.
  • اسلب وافل تقویت شده می تواند تا فاصله ۱۶ متری ساخته شود در حالی که فراتر از آن، دهانه وافل پیش ساخته شده ترجیح داده می شود.
  • صفحات وافل در برابر انقباض خوب عمل می کنند.
  •
  • صفحات وافل فقط ۷۰ درصد از بتن و ۸۰ درصد فولاد را از بتن و فولاد مورد نیاز برای سفت شدن سفت نیاز دارند.



روش ساخت و ساز اسلب وفل

ساخت و ساز اسلب وفل را می توان با سه روش به شرح زیر انجام می شود.

  • در محل ساخت
  •   بتن ساخته  شده
  • وافل  پیش ساخته شده

اسلب وافل در محل قرار ساخت با ریختن بتن در محل و یا اتخاذ ترتیبات مناسب کار صورت می گیرد. در مورد بتن وافل ساخته شده، پانل های تخته ای در جایی گنجانده شده اند و آنها با هماهنگی و تقویت مناسب و بتن پر شده است.

اسلب وافل 4

مورد سوم، اسلب وافل ساخته شده از پیش ساخته، ارزان تر از دو روش دیگر است. در این مورد، تقویت در پانل های تخته ای در حالی که با برخی از تنش ها ریخته می شود، ارائه می شود. از این رو، آنها نیازی به تقویت داخلی در پلان ندارند.

ابزار قالب سازی مورد نیاز در ساخت ورق وافل

  • غلاف وافل
  • پشتیبانی افقی
  • پشتیبانی عمودی
  • اتصالات دیواری
  • اتصالات مکعب
  • ورقه های گرد
  • Clits
  • میله های فولادی



پشتیبانی افقی و پشتیبانی عمودی برای اولین بار مرتب شده اند و توسط اتصالات ثابت شده اند. در لبه های اتصال دیوار برای اتصال بین دیوار و اسلب استفاده می شود. پشتیبانی از تیرهای افقی با اتصال دهنده های کوچک تیر متصل شده است که شی مربعی شکل را در آن قرار می دهند که غلاف ها قرار می گیرند.
غلافها معمولا از پلاستیک ساخته شده و در اندازه های مختلف و اشکال مختلف موجود می باشند.

اندازه انتخاب غلاف بستگی به نیاز و طول فاصله دارد. برای طولانی مدت تعداد زیاد غلافها مورد نیاز است. اندازه ی یکسان باید برای یک اسلب کامل استفاده شود. به طور مشابه، اتصالات تیر و اتصالات مکعبی نیز در اندازه های مختلف بر اساس تناسب اندازه موجود است.

اتصالات مکعبی برای اصلاح گوشه ای از غلاف با کار قالب استفاده می شود. پس از اصلاح قالب، تقویت در دو جهت اسلب قرار می گیرد و سپس بتن در شکافهایی که بعد از سخت شدن به عنوان دال ها نامیده می شوند، ریخته می شود.
اسلب بتنی نازک در بالای صفحه قرار داده می شود و پس از آن غلاف های سخت کننده و چارچوب ها از پایین برداشته می شود.



مزایای ساخت و ساز اسلب وفل

اسلب وافل 1

سقف وافل

  • اسلب وافل برای اندازه های بزرگ و یا طبقه های بزرگتر استفاده می شود و زمانی مورد نیاز است که تعداد ستون ها محدود است.
  • ظرفیت حمل بار وافل بیشتر از سایر انواع اسلب است.
  • آنها با ظاهر زیبایی شناسی، پایداری ساختاری خوب را فراهم می کنند. از این رو، برای فرودگاه ها، بیمارستان ها، معابد، کلیساها و غیره ساخته شده اند.
  • اسلب وافل می تواند از بتن یا چوب یا فولاد ساخته شده باشد در میان این ورقه های وافل بتونی برای ساختمان های تجاری ترجیح داده می شود و دو مورد دیگر برای گاراژ ها، سالن های تزئینی و غیره ترجیح داده می شود.
  • این ظرفیت کنترل ارتعاش خوب به دلیل دو جهت تقویت شده است. بنابراین، برای ساختمان های عمومی برای کنترل ارتعاشات ایجاد شده بر اثر جنبش جمعیت مفید است.
  • اسلب وافل سبک وزن است و نیاز به مقدار کمتری بتن دارد، از این رو اقتصادی است.
  • ساخت ورق وافل آسان و سریع با نظارت خوب انجام می گیرد.
  • حجم بتن و فولاد مورد نیاز کوچک است، از این رو، چارچوب برای استفاده از نور برای ورق وافل کافی است.

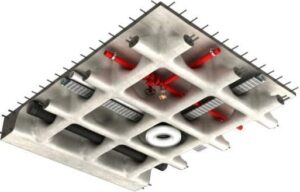

  • خدماتی مانند نورپردازی، لوله کشی، سیم کشی برق، تهویه مطبوع، مواد عایق و غیره می توانند در عمق ورق وافل ارائه شده و با ارائه سوراخ در سطح پایین وفل انجام گیرند. این سیستم به عنوان Holedeck نامیده می شود.



معایب اسلب وافل

  • از آنجا که سقف وافل نیاز به مقدار زیاد غلاف و برخی از ابزارهای خاص دارد، هزینه های لازم برای قالب سازی مورد نیاز است.
  • ارتفاع کف باید بیشتر باشد، از این رو تعداد کف ها کاهش می یابد.
  • خدمات ارائه شده در وافل بدون تعمیر و نگهداری مناسب ممکن است موجب آسیب به اسلب شود.
  • کارگران ماهر در ساخت و ساز نیاز است.
  • آنها برای مناطق شیب دار مناسب نیستند. اگر در منطقه شیب وجود داشته باشد، منطقه باید با پر کردن یا حفاری مناسب شود. برای پر شدن خاک مناسب باید استفاده شود.
  • آنها به دلیل وزن کم در برابر باد و یا مناطق سیکلونیک مناسب نیستند.
