سقف وافل دوطرفه

سیستم سقف وافل در اصل همان سیستم دال بتنی تخت یا سیستم تیردال است که رفتار خمشی درون صفحه در دو راستا برای آن برقرار است. اگر دال بتنی تحت لنگر خمشی مثبت Mu واقع گردد، بتن زیر تار خنثی در کشش قرار می گیرد. بر اساس تئوری طرح سازه های بتن آرمه باید از ظرفیت بتن ناحیه کششی به علت ترک خوردگی بتن صرف نظر گردد و تمام نیروی کششی باید توسط آرماتور ها تحمل گردد.

پس بتن این ناحیه در اصل نقش سازه ای نداشته و موجب ازدیاد وزن سازه خواهد شد. (البته ذکر این نکته ضروری است که در میانه دال ها غالبا مشکل تنش برشی وجود ندارد.) پس با استفاده از قالب های موقت مصرف بتن کششی را به حداقل رساند بدون اینکه به باربری دال خدشه ای وارد گردد. در بین قالب ها تیرچه های بتنی تشکیل می شود و نیروی کششی توسط میلگرد تیرچه ها تحمل می شود.

در سیستم وافل یکطرفه باربری صرفا در جهت تیرچه ها صورت می گیرد و مستقل از ابعاد دهانه ها است. در سیستم وافل دوطرفه باربری به علت وجود شبکه تیرچه ها در دوراستا ماهیت باربری سقف در دو جهت می باشد. البته شایان ذکر است در سیستم دو طرفه می توان در محل اتصال دال به ستون یا دیوار از تیر استفاده نکرد و با یک طراحی صحیح از ظرفیت خمشی و برشی خود دال بهره گرفت. سقف های وافل عموما در دهانه های بلند استفاده می شوند لذا طراحی صحیح در استفاده از این سقف ها بسیار حائز اهمیت است.

مشاوره پیش از خرید و یا اجرای سقف وافل و یوبوت

جهت مشاوره اجرا و یا سفارش قالب وافل و یوبوت میتوانید با کارشناسان ما ارتباط برقرار نمایید.

شماره تماس دفتر: 0376 625 3 031

شماره همراه: 2445 425 0913

قالب های وافل دو طرفه در ابعاد مختلفی عرضه می گردند که انتخاب نوع قالب بستگی به طول دهانه ها و نظر طراح دارد. عموما برای دهانه های زیر 10 متر قالب18*60*60 جوابگوی خیز و سایر موارد طراحی می باشد که با احتساب 7 سانتیمتر بتن رویه ضخامت کلی سقف سازه ای برابر 25 سانتی متر می گردد. برای دهانه های بالاتر از 10 متر معمولا تیپ قالب 28*80*80 عرف می باشد که ضخامت سقف سازه ای در این سقف برابر 35 سانتی متر خواهد شد. عامل دیگر در انتخاب قالب مناسب یک پروژه سلیقه کارفرما یا شرایط تامین ابزاری پیمانکار است. چون قالب وافل بر خلاف قالب های یوبوت درون سقف مدفون نمی شوند و به عنوان ابزار کار یک پیمانکار محسوب می گردند. (هر قالب وافل در صورت استفاده صحیح برای 30-40 سقف قابلیت استفاده خواهد داشت.) پس شرایط سازنده نیز ممکن است بر روی انتخاب وافل برای یک پروژه تاثیرگذار باشد.

سقف وافل و یوبوت
سقف وافل دو طرفه

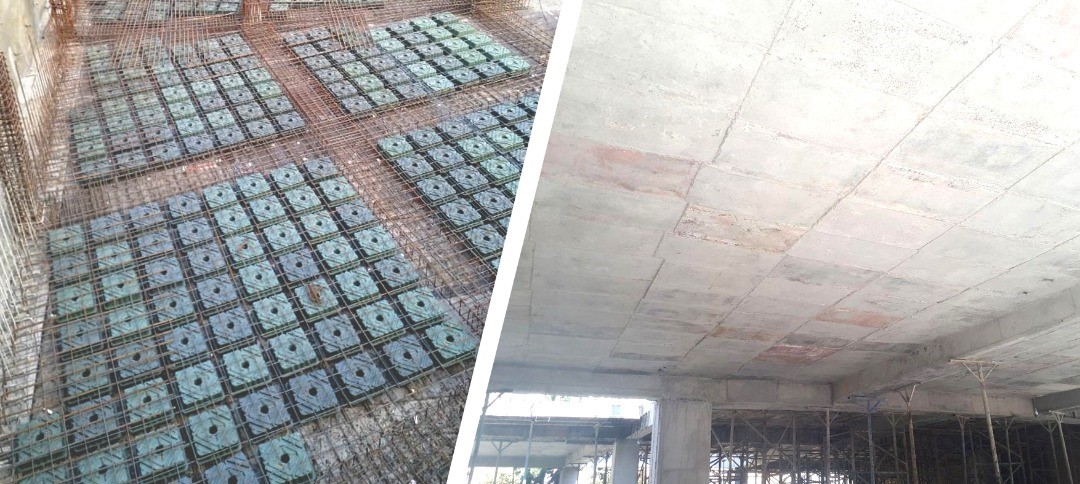

سقف یوبوت

در سیستم دال مجوف با بلوک­های ماندگار(یوبوت)، مجوف سازی توسط استقرار بلوک­های پلاستیکی در میانه مقطع دال و به صورت ماندگار صورت می­گیرد. در این روش سطح زیرین دال به صورت کاملا مسطح بوده، زیرا بلوک­های مورد نظر در جان دال مدفون می­باشند. با استفاده از بلوک­های با ارتفاع مناسب می­توان مقاومت و سختی دال را به صورت چشمگیری افزایش داد به طوری که دهانه­های بلند را بدون استفاده از تکنولوژی خاصی نظیر پیش­تنیدگی اجرا نمود. در نسل اول سقف­های مجوف با بلوک­های ماندگار، از گوی­های کروی و یا بیضوی شکل از جنس پلی­پروپیلن جهت مجوف سازی استفاده می­شود.

این سیستم به نام کوبیاکس معروف است. در این سیستم علاوه بر مشکلات اجرائی نظیر حمل و نقل، ابهامات جدی در مبانی طراحی وجود دارد. به دلیل اینکه فاصله گوی­های پلاستیکی در این سیستم به هم نزدیک است، ارتباط مناسبی بین دو سطح زیرین و رویه دال وجود ندارد. در واقع گوی­های پلاستیکی، سقف را به دو دال بالا و دال پایین بدون آنکه ارتباط برشی صحیحی بین دو دال پیش­بینی شود، تقسیم می­کنند.

در این حالت به جای داشتن یک دال با فضای میانی مجوف، دو دال وجود دارد که در بعضی از نقاط به هم وصل شده­اند. بنابراین فرضیات در نظر گرفته شده در محاسبه مقاومت و سختی درست نبوده و به همین دلیل در اکثر مواقع مراجع ذیصلاح، این سقف را با اعمال محدودیت دهانه مجاز دانسته­اند.

در نسل دوم سقف­های دال مجوف بتنی با بلوک­های ماندگار، که فن­­آوری سقف یوبوت بر پایه آن پیشنهاد شده است برای رفع مشکلات یاد شده موجود در سیستم­های نسل اول، از بلوک­های مکعبی شکل به جای گوی­های کروی شکل استفاده می­گردد. در این نوع سیستم، شکل و چیدمان بلوک­ها به نحوی است که در نهایت مقطع سقف به صورت مقاطع I شکل متعامد تشکیل می­شود.

بدین ترتیب، سیستم سقف از حالت دو دال تخت از هم گسسته به سقف دال مجوف دارای تیرچه­های I شکل دوطرفه تبدیل می­گردد و تمامی مشکلات مربوط به دال­های مجوف کروی شکل از جمله برش، خیز و خزش برطرف می­گردد. از این رو محدودیت دهانه­ برای این نوع سقف­ها فقط بستگی به ضخامت سقف دارد.

سقف دال مجوف بتنی با بلوک­های مکعبی ماندگار در زمینه­های حریق، آکوستیک، انرژی و سازه در مرکز تحقیقات ساختمان و مسکن بررسی شده و مورد تایید می­باشد.

سقف وافل و یوبوت
سقف وافل یوبوت



مقایسه اقتصادی یک پروژه نمونه با سیستم سقف وافل دوطرفه و یوبوت

برای مقایسه اقتصادی بین سیستم سقف وافل و یوبوت در شرایط واقعی، یکی از پروژه های شرکت مقایسه انجام شده است. سازه مد نظر در شهر اصفهان- سپاهان شهر واقع شده است، بنابر مطالعه مقدماتی نقشه های معماری، طرح سازه ای و جانمایی ستون ها و دیوار برشی در ادامه ارائه شده است.

پلان ستون گذاری سازه مطابق با تصویر زیر است:

پلان ستون گذاری زیرزمین دوم



پلان ستون گذاری زیرزمین اول



پلان ستون گذاری طبقات



پلان جانمایی دیوار برشی طبقات



چیدمان قالب وافل و یوبوت طبقات



طبق برآورد و مدل سازی انجام شده توسط کارشناسان فنی شرکت گنبدفیروزه، مقدار مصالح مصرفی شامل آرماتور، بتن، یوبوت و تجهیزات شامل قالب وافل و سایر تجهیزات موردنیاز برای اجرای پروژه اعداد جدول زیر بدست آمده است.

مقایسه سقف یوبوت و وافل

*** مبالغ فوق بر اساس قیمت های بهمن ماه 1399 می باشد.

مقایسه روش اجرای سقف وافل و یوبوت

یکی از تفاوت­های اصلی بین سقف وافل و سقف یوبوت روش اجرای این دو سقف است.

در سقف یوبوت نیاز به قالب بندی و کف کشی کامل سقف است، درصورتی که در سقف وافل این کار نیاز نیست و قالب های وافل روی قوطی و یا لوله های پیش بینی شده چیدمان می شود.

همین امر باعث افزایش هزینه اجرای سقف یوبوت نسبت به سقف وافل است. همچنین بتن ریزی در سقف یوبوت نیاز به دقت و حوصله بیشتری دارد. در صورت عدم مهار بلوک های یوبوت، امکان بالا آمدن کل سقف است.

لذا پیشنهاد می شود بتن ریزی سقف یوبوت در دو مرحله انجام شود. در ادامه مراحل اجرای سقف یوبوت و وافل ارائه شده است.
