مقایسه سقف تیرچه بلوک با سقف یوبوت

مقایسه اجمالی سقف تیرچه بلوک با سقف یوبوت

 سقف تیرچه بلوک، بدنبال راهکارِ حذف حجم بتن اضافی و سبک سازی سقف، ایجاد شد. در ساخت این سقف ساختمانی، از تیرچه، بلوکِ پرکننده، بتن و میلگرد استفاده می‌شود. اما محدودیت‌هایی مثل محدودیت دهانه و وزن بار مرده این سقف، باعث شد تا فعالین صنعت، به فکر تکنولوژی‌های جایگزین بیفتند.

با مقایسه سقف یوبوت و تیرچه بلوک و بررسی مزایا یوبوت، میتوان یوبوت را یکی از گزینه‌های مطلوب این جایگزینی برآورد کرد.

مقایسه سقف یوبوت و تیرچه بلوک مقایسه تیرچه بلوک با سقف یوبوت



  • سقف یوبوت، با داشتن مقطع I شکل، (دو دال در بالا و پایین بلوک‌های یوبوت و همچنین جان‌های متعامد )، سقفی با صلبیت بالا را ایجاد می‌کند. در نتیجه، علاوه بر مقاومت در برابر زلزله، مزیت کاهش ارتعاش هم به سازه اضافه می‌شود.

سطح مقطع سقف یوبوت
مقطع سقف یوبوت

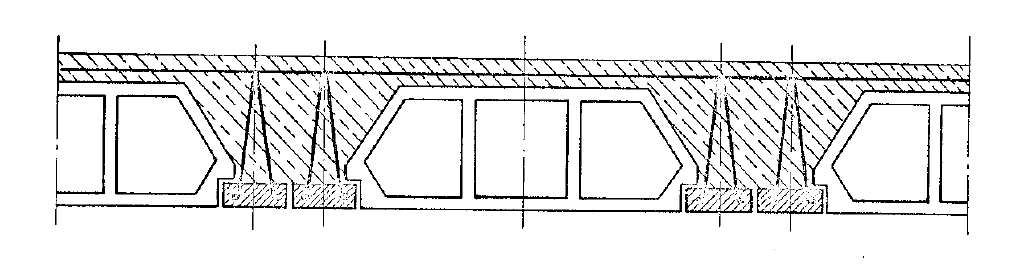

  • سقف یوبوت، قابلیت پوشش دهانه‌های بلند، تا ۲۰ متر را دارد، این در حالیست که برای استفاده از تیرچه بلوک، در دهانه‌های بیش از ۷٫۵ متر و یا پوشش بارهایی مانند پارکینگ، نیاز به تیرچه دوبل بوده و این اقدانو افزایش هزینه‌های اجرایی بوده و سقف تیرچه بلوک، عملا قابلیت استفاده در دهانه‌های بلند را ندارد.

مقایسه سقف وافل و تیرچه بلوک در سقف پارکینگ
مقایسه پلان جانمایی ستون ها در سقف تیرچه بلوک و یوبوت
  • آویز تیرهای سقف یوبوت، نسبت به تیرچه بلوک، بسیار کمتر است، در نتیجه ضخامت سقف یوبوت، کمتر از سقف تیرچه بلوک است.

  • به دلیل وجود تیرهای آویزدار در سقف تیرچه بلوک، اجرای سقف کاذب ضروری است، ولی سقف یوبوت، سقف صافی را به وجود می‌آورد که نیازی به استفاده از سقف کاذب ندارد.

  • سرعت اجرا، در هر دو سقف یکسان است و تقریبا هر۱5 تا 20 روز می‌توان یک طبقه از سازه را اجرا کرد.

  • سقف یوبوت ضخامت بتن بیشتری دارد، و این باعث شده تا سقف در مقابل آتش مقاومتر باشد، از انتشار آتش جلوگیری می‌شود.

  • بعلت ساختار سقف یوبوت، بلوک‌های تو خالی در داخل بتن ایجاد میشود که این مسئله باعث ایجاد عایق صوتی و حرارتی بسیار مناسب در سقف ساختمان می‌شود.

اینفوگرافی- مقایسه سقف یوبوت با تیرچه بلوک
اینفوگرافی مزایای سقف یوبوت
