اجرای سقف وافل یکطرفه به جای سقف های تیرچه بلوک و تیرچه یونولیت

در پروژه هاي معمول ساختمانی میتوان به جاي سقف سنتی تیرچه بلوك و یونولیت از سقف وافل یکطرفه استفاده
کرد. از مزیت هاي استفاده از سقف وافل یکطرفه میتوان به کاهش میلگرد و بتن مصرفی ، حذف تیرچه دوبل و هزینه
هاي مربو به انتقال تیرچه آماده به محل پروژه ، کاهش خیز و ارتعاش به علت یکپارچه بودن بتن ریزي و اجراي دهانه
هاي بالاي 10 متر در صورت اجراي وافل یکطرفه بصورت دوطرفه (80 در60) اشاره کرد.
از طرفی اجراي این سقف هزینه هایی دارد که پیشنهاد میشود براي مطالعه کامل در خصوص این موضوع به مقاله
هاي مقایسه سقف وافل یکطرفه با تیرچه بلوك و مقایسه سقف وافل یکطرفه تیرچه یونولیت مراجعه کنید.
بصورت کلی تمامی پروژه ها با سقف تیرچه بلوك را میتوان با سقف وافل یکطرفه اجرا کرد .در خصوص مقایسه
وزن سققف میتوان این موضوع را مطرح کرد که با توجه به اینکه قالب یونولیت وزن ناچیزي دارد و هچنین قالب
وافل یکطرفه بصورت غیر ماندگار در سقف هستند و وزن آن ها در س قف محاسبه نمیشود پس سقف وافل یکطرفه
و تیرچه یونولیت از لحاظ وزن سازه اي شبیه به هم میشوند و در خصوص سقف تیرچه بلوك سیمانی و بلوك
سفالی هم میتوان این موضوع را مطرح کرد که در صورت استفاده از وافل یکطرفه به جاي این سقف ها با توجه به
کم شدن وزن بلوك هاي سفالی و سیمانی از سقف وزن سازه 80تا 120 کیلوگرم بر مترمربع کاهش پیدا کرده و به
طبع آن میلگرد و بتن سازه هم کاهش پیدا میکند.به همین منظور پیشنهاد میشود پروژه هایی با سقف تیرچه بلوك
سفالی و سیمانی که با سقف وافل یکطرفه جایگزین میشوند یک بازطراحی مجدد بشوند که کاهش میلگرد مصرفی
آن ها مشخص شود.

سقف وافل یکطرفه در واقع نوعی از سقف هاي نوین با عملکرد انتقال بار به صورت یکطرفه است که جایگزین
مناسبی براي سقف تیرچه بلوك و تیرچه یونولیت میباشد.

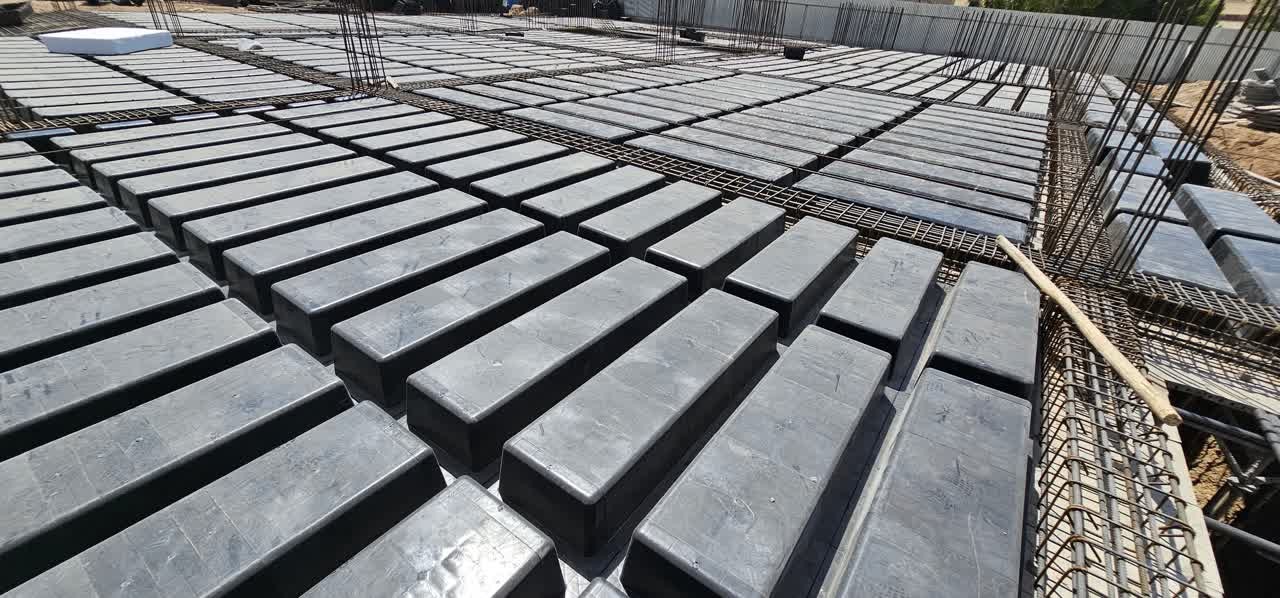

قالب هاي وافل یکطرفه بصورت غیرماندگار در سقف هستند و پس از بتن ریزي میتوان آن ها را از سقف جدا کرده
و براي سقف هاو پروژه هاي بعدي هم استفاده کرد .
قالب سقف هاي وافل تولید شده توسط شرکت گنبد فیروزه ، داراي مزایاي بسیار زیاد فنی و اقتصادي نسبت به
نمونه هاي مشابه موجود در بازار می باشد. مزیت ویژه قالب هاي وافل گنبد فیروزه طراحی قالبهاي قفل دار است
که بهصورت انحصاري توسط این شرکت در حال تولید و عرضه به بازار می باشد. قابل ذکر است که این دال ها
مورد تأیید مرکز تحقیقات مسکن و نظام مهندسی سراسر کشور می باشد.

طراحی سقف وافل یک طرفه

باید به این نکته توجه ک رد که طراحی سقف وافل یک طرفه کاملا مشابه با سقف هاي تیرچه بلوك و یونولیت می
باشد . به همین دلیل در مواردي که نقشه هاي سازه پروژه بر اساس تیرچه بلوك یا تیرچه یونولیت تهیه شده است نیز
میتوان بدون طراحی مجدد سازه و گرفتن تاییدیه ها ي مختلف از ارگان هاي مربوطه، از سقف وافل یکطرفه به سقف
جاي تیرچه بلوك و تیرچه یونولیت استفاده کرد.
در چنین مواقعی شرکت گنبد فیروزه گواهی تاییدیه فنی مربوطه را در اختیار کارفرما قرار میدهد تا بدون نیاز به طی
کردن مجدد مراحل مختلف و صرفا با هماهنگی با ناظر پروژه به جاي سقف هاي تیرچه یونولیت و تیرچه بلوك از
سقف وافل استفاده کند.


مشخصات فنی قالب های وافل یک طرفه شرکت گنبد فیروزه

قالب‌های یک طرفه شرکت گنبد فیروزه متناسب با دهانه هر چشمه از سقف، قابلیت مونتاژ در ابعاد مختلف را داشته و هیچ محدودیتی در استفاده از طول خاصی از قالب وجود ندارد. هر قالب یک طرفه می‌تواند از سه جز قالب 10 سانتی(فیلر)، قالب درپوش(15سانتی‌متری) قالب‌های میانی 50 سانتی‌متری، تشکیل شود. در اجرای قالب وافل یک طرفه چند تکه در هر طول سفارشی، بخش‌های نامبرده، کنار یکدیگر قرار گرفته و با استفاده از پیچ و مهره شماره 8 اتصال ایجاد می‌شود و در نهایت قالبی تابوتی شکل ایجاد می گردد.
قیمت اجرا و نحوه فروش وافل یکطرفه

متغییر بودن شرایط ساخت و ساز در پروژه‌های مختلف اعم از شهر اجرای پروژه، متراژ، تعداد و ارتفاع طبقات، زمان اجرا و… امکان قیمت‌گذاری ثابت بروی پروژه‌های ساختمانی با کمک قالب وافل را دشوار می‌کند. اما بطور کلی با توجه به متراژ، کاربری و نقشه پروژه، تعداد قالب بکار رفته در سقف مشخص شده و در دو حالت کرایه یا خرید در دسترس مشتریان قرار می‌گیرد.

نحوه فروش

محاسبه قالب وافل یک طرفه به صورت متر مربع می باشد. بنابراین برخلاف قالب دو طرفه قیمت به صورت عددی محاسبه نمی شود.
متر مربع خالص قالب یک طرفه براساس نقشه مشخص شده و سپس قیمت تعیین می‌گردد.

همچنین قالب ها دارای 6 ماه گارانتی از سطح رو می باشد، موارد زیر فاقد گارانتی میباشد :

  • فروکردن میلگرد یا شی نوک تیز درون قالب
  • شکستگی گوشه قالب در اثر اهرم شدن وزن کارگر هنگام باز نمودن قالب با دیلم

(اجرا سقف وافل باید مطابق شیوه نامه ابلاغی از سمت شرکت باشد و در صورت رعایت نشدن موارد آن از جمله اجرا نادرست مانند زیرسازی نامناسب و گیر انداختن قالب در بتن و شکستگی به تبع آن شامل گارانتی نمیباشد.)

تضمین بازخرید محصول توسط شرکت گنبد فیروزه پس از استفاده خریدار با قیمت توافقی طرفین به 50درصد مبلغ روز برای قالب های سالم و قالب های شکسته بصورت کیلویی میباشد .



جهت انجام مشاوره رایگان و انجام خدمات طراحی با ما در تماس باشید.
