سقف وافل از جمله سقف های بتنی و مشبکی است که علاوه بر نمای متفاوت و زیبایی که برای سقف ایجاد میکند مزایای زیادی هم دارد . از جمله مزایای این نوع سقف میتوان به ایجاد دهانه بلند برای سازه ،حذف تیرچه های پیش ساخته ،مقاوم بودن در برابر حریق، ایجاد فضای مناسب جهت عبور تاسیسات،کم شدن وزن مرده ساختمان و… اشاره کرد. این نوع سقف بر اساس نوع کاربرد به دو صورت یک طرفه و دو طرفه اجرا میشود. در اجرای این نوع سقف از قالب هایی که از جنس پلاستیک کامپوزیت هستند استفاده میشود. این قالب ها بصورت غیر ماندگار در سقف هستند که پس از بتن ریزی از سقف خارج شده و قابلیت استفاده در چندین پروژه را دارند.
شرکت گنبد فیروزه در سال 1390 فعالیت خود را با تولید بلوک های یوبوت شروع کرده و هم‌اکنون در زمره شرکتهای برتر صنعت ساختمان کشور شناخته میشود. در جهت پیشرفت و ارتقای صنعت ساختمان‌سازی این شرکت اقدام به طراحی و تولید قالب‌های وافل نسل جدید نیز کرده است.
برای محاسبه قیمت تمام شده ساختمان با سقف وافل باید وزن میلگرد و بتن مصرفی به اضافه هزینه‌های اجرایی و قالب وافل ساختمان محاسبه شود.
وزن میلگرد مصرفی در سازه با سقف وافل
به‌صورت میانگین میزان مصرف میلگرد کل سازه در هر مترمربع زیربنا در پروژه‌های معمول بتنی به شرح زیر است:
1 تا 3 طبقه = 36 تا 42 کیلوگرم بر مترمربع
3 تا 5 طبقه = 39 تا 44 کیلوگرم بر مترمربع
5 تا 8 طبقه =40 تا 48 کیلوگرم بر مترمربع
8 تا 12 طبقه = 43 تا 50 کیلوگرم بر مترمربع
که این اعداد بسته به نوع کاربری / نوع پروژه / منطقه زلزله پذیری محل پروژه / دهانه پروژه / نوع خاک / شکل هندسی پلان و… تغییر میکند. معمولاً میزان مصرف میلگرد سقف وافل حدود 13 کیلوگرم بر مترمربع است که باتوجه به دهانه، کاربری سازه، یک طرفه یا دو طرفه بودن و … کم یا زیاد میشود.
حجم بتن مصرفی در سازه با سقف وافل
به‌صورت میانگین میزان مصرف بتن کل سازه در هر مترمربع در پروژه‌های متداول بتنی با سقف وافل به شرح زیر است :
قیمت میلگرد باتوجه به قیمت روز کارخانه تعیین میشود. در زمان نگارش این مقاله (مردادماه 1402) قیمت هر کیلوگرم میلگرد حدوداً 240.000 ریال است. قیمت بتن نیز باتوجه به قیمت روز کارخانه (مردادماه 1402) با مشخصات C30 و عیار 450 به ازای هر مترمکعب حدوداً 13.500.000 ریال است.
هزینه اجرای سازه با سقف وافل
هزینه اجرای پروژه با سقف وافل در ارتفاع معمول 3 متر و در شهر اصفهان به طور میانگین به‌ازای هر مترمربع سقف 6.000.000 ریال است. البته هزینه اجرای سازه وابسته به عوامل مختلفی است که پیشنهاد میشود مقاله دستمزد اجرای سقف وافل مطالعه شود.
هزینه تأمین قالب وافل
برای محاسبه هزینه تأمین قالب وافل، می توان گزینه اجاره و یا خرید را در نظر گرفت.
اگر زیربنای پروژه و تعداد طبقات کم باشد با توجه به این موضوع که قالب سقف وافل قابلیت استفاده در یک سقف و سپس باز شدن و استفاده در سایر سقف های پروژه را دارد اجاره قالب گزینه اقتصادی‌تری خواهد بود.
(برای اطلاع در خصوص اجاره قالب و قیمت ها پیشنهاد می شود مقاله کرایه قالب سقف وافل مطالعه شود.)
اگر پروژه با تعداد طبقات زیاد و زیربنای بالا باشد، خرید قالب گزینه مناسبتری خواهد بود.
قیمت قالب وافل بر اساس سایز متفاوت است که لیست قیمت به‌روز شده آن در سایت قابل‌مشاهده است. به طور میانگین برای پروژه های با تعداد سقف بیش از 6 ، هزینه قالب وافل به‌ازای هر مترمربع حدوداً 300.000 ریال است.
بررسی قیمت هر متر اسکلت سقف وافل در یک پروژه نمونه در شهر اصفهان
برای بررسی دقیق‌تر قیمت سقف وافل یک پروژه نمونه در شهر اصفهان بررسی می¬شود. پروژه مذکور دارای 6 سقف با کاربری مسکونی و زیربنای 870 مترمربع است. پلان معماری این پروژه به‌صورت زیر است.
این سازه با استفاده از سیستم سقف وافل مدل‌سازی و طراحی شد.

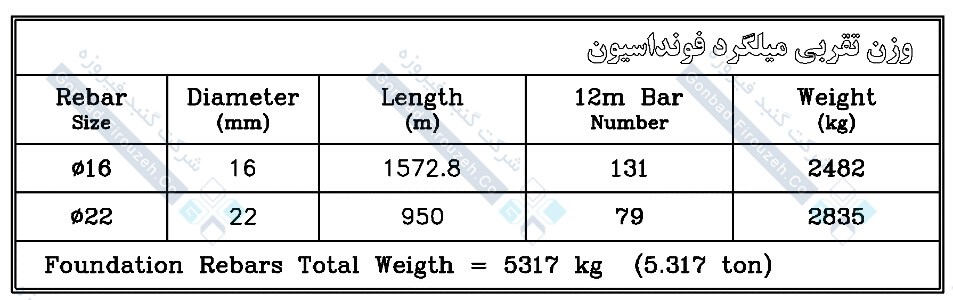

خروجی لیستوفر نقشه های سازه مذکور به شرح زیر است:
مقدار کل میلگرد مصرفی این سازه به شرح زیر است:
نوع قالب انتخاب شده در پروژه موردنظر وافل دو طرفه 80 در 80 با ارتفاع 28 است که با فرض خرید قالب توسط کارفرما جدول آنالیز قیمتی این پروژه انجام شده است.
میزان بتن مصرفی سازه بر اساس خروجی¬های نرم‌افزار ایتبس به شرح زیر است:
در نهایت هزینه اسکلت پروژه مذکور در جدول زیر محاسبه شده است:
