کاور وافل و لایت فرم

همیشه انتخاب نوع سقف در طراحی سازه‌ها به دلیل تنوع انواع سقف‌ها مورد بحث مهندسین بوده است، در سال‌‌های اخیر با توجه به نیاز بازار انواع گوناگونی از سقف‌ ها به وجود آمده که هرکدام از آن‌ها دارای مزایا و معایبی می‌باشند. سقف وافل یکطرفه سقفی از نوع دال‌های بتنی با تیرچه‌های یکطرفه می‌باشد. در این سیستم باربری در یک جهت توسط تیرچه‌ها حمل می‌شود و نوع رفتار سقف عملا مشابه سقف تیرچه بلوک خواهد بود. برای طراحی این نوع از سقف‌ها مانند سقف‌های تیرچه بلوک ضوابط نشریه شماره 543 حاکم خواهد بود که باید مد نظر طراحان محترم قرار گیرد. عموما در روند طراحی در انتهای نقشه‌های سازه جداول تیرچه توسط طراح جهت اجرا ارائه می‌گردد. جهت اطلاعات بیشتر از جزییات قالب‌های وافل یکطرفه، ویژگی‌ها و مشاهده ویدئوهایی در مورد نحوه مونتاژ کردن و تست‌های آن به این لینک مراجعه نمایید. قالب پلاستیکی سقف یا لایت فرم نیز جایگزینی برای بلوک های پلی استایرن یا همان یونولیت می باشد. این قالب مانند قالب‌های وافل یکطرفه، غیرماندگار است و امکان باز کردن و بستن آن در سقف‌های بعدی وجود دارد.

چرا از قالب وافل یکطرفه استفاده کنیم؟

جهت روشن شدن موضوع ابتدا به سراغ مقایسه هزینه قالب‌ها برویم.

در زمان نگارش مقاله (آبانماه 1401) هزینه 1 قالب لایت فرم 46 در 100 سانتیمتر (0.46 سانتیمترمربع) برابر 325 هزارتومان است. بنابراین قیمت یک متر مربع این قالب (با تقسیم 325 بر 0.46 متر مربع) حدود 700 هزار تومان می‌شود. با منظور نمودن سطح اشغال تیرها، ستون‌ها، بازشوها و … حدود 70 درصد مساحت سقف قالب قرار می‌گیرد که در نهایت قیمت نهایی قالب لایت فرم به ازای هر متر مربع زیربنا برابر 490 هزارتومان می‌شود. این در حالیست که هزینه یک متر مربع قالب وافل یکطرفه 460 هزار تومان است. با احتساب 70 درصد فضای قرارگیری قالب هزینه قالب وافل یکطرفه به ازای هر متر مربع زیربنا حدود 330  هزارتومان می‌شود. نکته مهم اینکه هر دوی این قالب‌ها امکان استفاده برای حداقل 20 سقف را دارند.

جهت اطلاع از شیو ی نقشه خوانی سقف وافل میتوانید به مقاله ی دیگر گنبد فیروزه با عنوان چگونگی نقشه خوانی سقف وافل و مراحل آن مراجعه کنید.

قالب سقف پلاستیکی یا لایت فرم

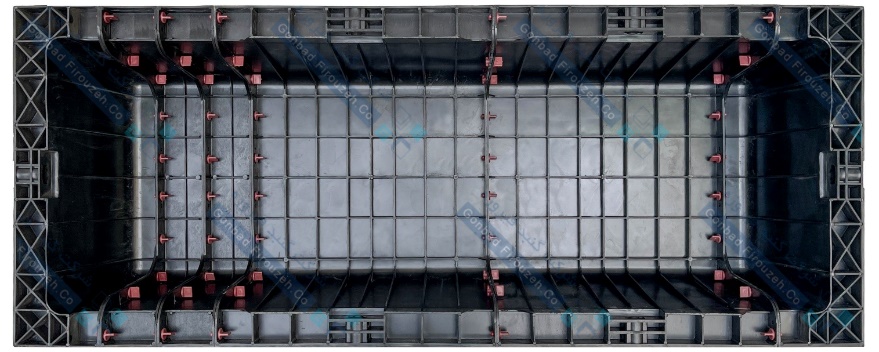

قالب سقف پلاستیکی جایگزین مناسبی برای بلوکهای پلی استایرن (یونولیت) در اجرای سقف های تیرچه بلوک است که قابلیت استفاده چندین باره ( مشابه قالب وافل یکطرفه) را دارد. این قالب سقف پلاستیکی با طولهای مختلف ۵۰،۴۰،۳۰ و ۱۰۰ سانتیمتر و با عرض 46  و 66 سانتیمتر تولید می‌گردد. قالب سقف پلاستیکی یا لایت فرم

قالب پلاستیکی سقفی یا لایت فرم

مشکلات استفاده از لایت فرم

از مشکلات استفاده از لایت فرم (فوم لِس) می‌توان به موارد زیر اشاره نمود:

  • جهت باز نشدن یا جمع نشدن (در نرفتن) قالب‌های لایت فرم، باید از میلگرد U-شکل در فواصل حدود 50 سانتیمتر در محل‌های تعبیه شده استفاده شود که این موضوع سبب کاهش سرعت اجرا می‌شود. در صورت بسته نشدن این میلگرد، با کمترین نیرو قالب از سقف در رفته و موجب خسارات احتمالی می‌شود.

مهار قالب لایت فرم

  • باز خرید قالب‌های لایت فرم با 50 درصد قیمت فاکتور انجام می‌شود. این در حالیست که قالب‌های وافل یکطرفه با 50 درصد قیمت روز بازخرید خواهد شد. این موضوع با توجه به شرایط تورمی موجود منجربه صرفه اقتصادی بیشتر قالب وافل یکطرفه می‌شود.
  • تنها ده درصد قالب‌های لایت فرم (به مدت یکسال) شامل گارانتی می‌شود. این در حالیست که تمامی قالب‌های وافل یکطرفه به مدت شش ماه شامل گارانتی می‌باشند.
  • تیرچه‌های لایت فرم مشابه سقف تیرچه بلوک به صورت تیرچه آماده است و در این سقف هنگام بتن ریزی بخاطر یکپارچه نبودن بتن تیرچه و بتن سقف، درز سرد ایجاد می‌شود.

استفاده از تیرچه‌های آماده در سقف‌های لایت فرم

  • جهت باز کردن قالب‌های لایت فرم نسبت به قالب‌‍ وافل یکطرفه میبایست زمان و انرژی بیشتری صرف شود.
  • نحوه حمل و انبار کردن این قالب‌ها به صورت لوله‌ای شکل است. در صورتی که هنگام حمل نیروی اضافی به قالب‌ها وارد شود، احتمال شکستگی قالب‌ها وجود دارد.

حمل قالب لایت فرم

مزایای دیگر قالب وافل یکطرفه

  1. حذف میلگرد ممان منفی

معمولا در طراحی سقف‌هایی که از تیرچه آماده استفاده می‌شود فرض بر این است که مقدار لنگر انتهایی تیرچه‌ها صفر است. اما در عمل اینطور نیست و به دلیل یکپارچه بودن دال بتنی سقف، مقداری لنگر منفی در دال ایجاد می‌شود. از این رو لازم است برای تحمل این لنگر منفی اصلاحاتی صورت پذیرد. این اصلاحات باید در جهتی باشد که تیرچه دو سر مفصل در تکیه‌گاه‌ها قابلیت تحمل لنگر منفی را داشته باشد. از این رو از میلگردهای نمره کوچکی نظیر ۸، ۱۰، ۱۲ و گاها ۱۴ در قسمت فوقانی دال بتنی سقف و بین دو دهانه مجاور استفاده می‌شود. در سقف وافل یکطرفه، با توجه به وجود خم انتهایی میلگردهای سقف، تحمل ممان (لنگر) منفی توسط این خم‌ها میسر می‌شود و دیگر نیازی به استفاده از میلگرد ممان منفی نیست. این موضوع سبب کاهش حداقل 1 کیلوگرم بر متر مربع میلگرد در سقف می‌شود.

2. میلگرد و بتن بهینه در صورت نیاز به تیرچه دوبل

همانطور که میدانیم، عرض پاشنه تیرچه آماده ثابت (12 سانتی‌متر) است. در صورت نیاز به استفاده از تیرچه دوبل میبایست دو تیرچه که هر کدام دو میلگرد سایز 16 در پاشنه آن قرار دارد استفاده نمود. اما در سقف وافل یکطرفه می‌توان با ایجاد فاصله دلخواه بین قوطی‌های تکیه‌گاه، میزان میلگرد و بتن مصرفی را بهینه نمود.

اجرای سقف وافل یکطرفه با تیرچه آماده

در صورتی که در یک پروژه، تیرچه‌های آماده خریداری شده باشد و امکان اجرای سقف با تیرچه درجا نباشد نیز می‌توان قالب‌بندی سقف را با وافل یکطرفه انجام داد. در تصاویر زیر نحوه اجرای سقف وافل یکطرفه با تیرچه آماده مشاهده می‌شود.

اجرای سقف وافل یکطرفه با تبرچه آماده

لازم به ذکر است استفاده از قالب وافل یکطرفه با تیرچه درجا به جهت سهولت در اجرا و عملکرد سازه‌ای بهتر گزینه مناسب‌تری محسوب می‌شود.

سقف وافل یکطرفه

دال‌های مشبک شامل انواع متفاوتی است، سقف مشبک وافل را می‌توان زیر گروه دال با تیرچه‌‌های درجا دانست و مطابق با ملاحظات مبحث 9 مقررات ملی آن‌ها را طراحی کرد.

با توجه به شکل قالب‌ها و نحوه اجرا، تمامی تیرچه‌های پیش ساخته به همراه مشکلات نصب آنها در سقف حذف خواهد شد و اجرای تیرچه‌ها به صورت درجا، از نظر فنی بسیار دقیق‌تر و از نظر اجرا با سهولت بیشتری همراه خواهد بود.

قالب‌های وافل یکطرفه ساخت شرکت گنبد فیروزه شامل سه قطعه به ترتیب به طول50 سانتی‌متر به عنوان قالب اصلی، طول 10 سانتی‌متر به عنوان پرکننده و درپوش‌هایی با طول 15 سانتی‌متر می‌شود. با مونتاژ قطعات مذکور می‌توان طول دهانه‌های دلخواه را پوشش داد. عرض قالب‌ها نیز به صورت آکس به آکس 60 و70 سانتی‌متر می‌باشد. ارتفاع قالب‌ها 25 و 30 سانتی‌متر است که مطابق نظر طراح می‌تواند مورد استفاده قرار گیرد.

نکته بسیار مهم در مورد سقف‌های وافل یکطرفه این است که به دلیل کنترل خیز و ماهیت باربری سقف برای دهانه های حداکثر تا 7 یا 8 متری مورد استفاده قرار می‌گیرد.

انواع قطعات وافل یکطرفه

سقف وافل یکطرفه

جدول1-مشخصات فنی قالب وافل یک طرفه

در ویدئوی زیر اطلاعات کاملی از معرفی سیستم وافل یکطرفه را می‌توانید مشاهده نمایید.



شرکت گنبد فیروزه یکی از بزرگترین شرکت‌های تولیدکننده قالب‌های وافل از جمله قالب وافل یکطرفه می‌باشد. جهت اطلاعات بیشتر و آگاهی از آخرین قیمت‌های این قالب به این لینک مراجعه نمایید. همچنین قیمت سایر محصولات شرکت را می‌توانید از اینجا دریافت نمایید.
