یکی از اجزای مهم سقف وافل، قالب های غیر ماندگار وافل هستند که با توجه به یک طرفه و دو طرفه بودن سقف وافل مستطیلی و مربعی با ارتفاع و ابعاد مشخصی تولید و روانه باز می شوند. از اطلاعات مهمی که می‌توان از نقشه های وافل به دست آورد از جمله ارتفاع سقف، ضخامت سقف، نوع و ابعاد قالب وافل، نحوه آرماتوربندی سقف وافل، نحوه قالب چینی و همچنین قسمت هایی که باید به صورت توپر (دال بتنی) اجرا شود، می باشد.

نقشه خوانی سقف وافل در دو قسمت مقطع سقف و پلان سقف تقسیم بندی می گردد که از هر قسمت می توان اطلاعات مهمی را برای اجرای سقف وافل استخراج نمود. در ادامه نقش مهم هر کدام از این نقشه ها بیان می‌شود. توجه شود که هر گونه تناقض میان نقشه اتوکد سقف وافل و اجرای آن ممکن است شما را به دردسر بیندازد و روند پروژه را متوقف سازد.

نقشه مقطع سقف وافل

در نقشه مقطع سقف وافل ضخامت سقف، ارتفاع قالب، نوع قالب، نوع و تعداد و فاصله میلگردهای طولی، میلگردهای تحتانی و فوقانی تیرچه ها مشخص می گردد. برای مثال به تصویر پایین توجه نمایید. این تصویر نقشه مقطعی از سقف وافل است. از این نقشه متوجه می شویم ارتفاع قالب 28 سانتی متر، ضخامت سقف 35 سانتی متر، کاور بتن سقف 7 سانتی متر می باشد. آرماتور تحتانی هر تیرچه قطری معادل دو آرماتور 12 دارند که در نقشه 2T12 نمایش داده شده اند.

شکل 1-جزئیات کلی اجرای سقف سازه ای وافل

شکل 2- جزئیات اجرای سقف وافل در مجاورت تیر کناری

نقشه پلان سقف وافل

در نقشه پلان سقف وافل تعداد قالب ها و مساحتی که باید به صورت دال توپر برای جلوگیری از برش پانچ ستون ها اجرا گردد، مشخص می شود. در این مرحله از نقشه خوانی سقف وافل که معمولاً به پلان قالب چینی معروف است، جزئیات چیدمان قالب های وافل وجود دارد. قابل ذکر است که پلان قالب چینی هم برای سقف وافل یک طرفه و هم برای سقف وافل دو طرفه طراحی می گردد با این تفاوت که در سقف وافل یک طرفه به علت مونتاژی بودن قالب ها نقشه هایی وجود دارد که بیانگر چگونگی مونتاژ و اتصال صحیح و اصولی اجزای قالب های یک‌طرفه وافل می باشد.

نقشه وافل دوطرفه

شکل 3- نمونه نقشه وافل دو طرفه

نقشه وافل یکطرفه

شکل 4- نمونه نقشه وافل یک طرفه

مرحل اول نقشه خوانی سقف وافل: قالب چینی

در این مرحله از نقشه خوانی سقف وافل از روی نقشه اتوکد پلان قالب چینی و مقطع، نوع و مشخصات قالب ها را بررسی نموده و آن ها را تهیه می نماییم. پس از زیرسازی اصولی و شاسی کشی‌ها مطابق پلان قالب چینی، قالب‌ها را روی شاسی ها قرار می دهیم و با قفل، آن ها را به هم متصل می کنیم تا محکم سر جای خود قرار گیرند. در قسمت هایی از نقشه که باید به صورت دال توپر اجرا شود به جای قالب چینی از تخته برای ایجاد سطح صاف برای بتن ریزی استفاده می‌شود.

مرحله دوم نقشه خوانی سقف وافل: جایگذاری آرماتورهای اصلی سقف

بعد از آنکه قالب های وافل طبق پلان قالب چینی روی سقف قرار دادیم، نوبت به آرماتور بندی سقف وافل می رسد. برای آرماتور بندی سقف وافل باید مشخصات مربوط به آرماتورهای اصلی را از نقشه مقطع سقف مشاهده نماییم. برای مثال در مقطع زیر یک میلگرد شماره  16در پایین تیرچه و یک میلگرد 12 در بالای تیرچه قرار دارد که وابسته به دهانه های مختلف سایز میلگردها تغییر پیدا خواهد کرد.

مرحله سوم نقشه خوانی سقف وافل: جایگذاری میلگردهای تقویتی

میلگردهای تقویتی میلگردهایی هستند که در برخی از نقاط بحرانی سقف به کمک میلگردهای اصلی می آیند و همانطور که از اسمشان پیدا است، سقف را تقویت می کنند. برای جایگذاری صحیح میلگردهای تقویتی به نقشه میلگردهای تقویتی در سقف وافل مراجعه می نماییم. در این مرحله باید دقت شود تا طبق تصویر زیر دقیقاً مشابه نقشه، میلگردها را در فاصله های تعیین شده و با سایز مشخص شده، جایگذاری شود. پس از جایگذاری تمام آرماتورها مطابق نقشه سقف وافل، با توجه به مقدار ضخامت کاور بتن از مقطع سقف، عملیات بتن ریزی آغاز می گردد.

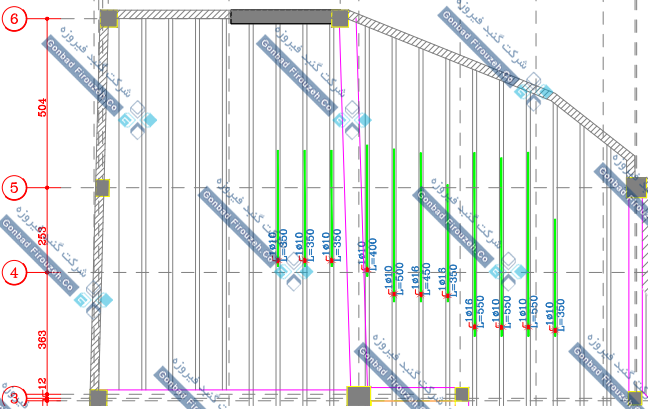

شکل 5- آرماتور تقویتی تحتانی

شکل 6- آرماتور تقویتی فوقانی

جمع بندی

در این مقاله تمامی جزئیات نقشه خوانی سقف وافل اعم از جزئیات قرارگیری قالب‌ها، آرماتورهای سراسری، آرماتورهای تقویتی تحتانی و فوقانی و اندازه آن‌ها مشخص شده است.

شرکت گنبد فیروزه به عنوان تولیدکننده، طراح سقف وافل، پیمانکار سقف وافل و مشاوره و اجرای صفر تا صد این سازه‌ها در خدمت شما مهندسان و کارفرمایان گرامی خواهد بود. این مجموعه مشاوره و وافل‌چینی رایگان برای پروژه های شما را انجام داده و همچنین در صورتی که پروژه شما قبلا با یک اندازه وافل خاص وافل چینی شده و اکنون به هر دلیلی قصد تغییر اندازه قالب‌های وافل را دارید ما این فرآیند را بصورت کاملا رایگان برای شما انجام می‌دهیم.

همچنین در ادامه برای آشنایی بیشتر دو نمونه نقشه با سقف وافل یک طرفه و  سقف وافل دو طرفه برای دانلود قرار داده شده است.

لینک نمونه نقشه وافل یک طرفه

لینک نمونه نقشه وافل دو طرفه
